10 نکته اجرایی مهم برای سقف تیرچه یونولیت – فاصله بین تیرچه یونولیت
+10 نکته اجرایی مهم برای سقف تیرچه یونولیت
سقف تیرچه یونولیت یکی از رایجترین انواع سقفها در ساختمانهای کوتاه است که به دلیل مزایای فراوان، در بسیاری از مناطق ایران مورد استفاده قرار میگیرد. این نوع سقف که گاهی با نام سقف تیرچه بلوک نیز شناخته میشود، به دلیل ساختار سبک و اجرای نسبتاً سریع، گزینهای مطلوب برای پروژههای ساختمانی مختلف است. در این مقاله، به سقف تیرچه یونولیت و نکات اجرایی مهم برای پیادهسازی آن پرداخته میشود. همچنین در ادامه به خرید تیرچه بلوک و خرید یونولیت اشاره خواهیم کرد که برای اجرای بهینه این سقفها ضروری هستند.
همانطور که میدانید، اجرای سقف با یونولیت چالشهای خود را در زمینه عایقبندی و مقاومت در برابر آتش دارد. به همین دلیل، بسیاری از سازندگان به دنبال جایگزینهایی با وزن کمتر و ویژگیهای عایق قویتر هستند. برای درک کامل ویژگیهای فنی، مزایا و معایب و نحوه استفاده از بلوک هبلکس بهعنوان یک گزینه مناسب برای سقف و دیوار، راهنمای مرجع ما را مطالعه کنید.
+10 نکته اجرایی مهم برای سقف تیرچه یونولیت
پادکست صوتی نکات اجرایی مهم سقف تیرچه یونولیت
نکات اجرایی سقف تیرچه یونولیت
نکات اجرایی سقف تیرچه یونولیت به طور خلاصه
10 نکته اجرایی مهم برای سقف تیرچه یونولیت :
۱. انتخاب مناسب تیرچهها
انتخاب تیرچه مناسب اولین و مهمترین گام در اجرای سقف تیرچه یونولیت است. تیرچهها باید دارای مشخصات استاندارد باشند تا بتوانند بارهای وارده را به خوبی تحمل کنند. دو نوع اصلی تیرچهها شامل تیرچه خرپایی و تیرچه پیشتنیده هستند. در تیرچه خرپایی، عضو فولادی (خرپا) به همراه بتن پاشنه، نقش اصلی را در تحمل بارها ایفا میکنند. حتماً مطمئن شوید که میلگردهای کششی و عرضی در تیرچهها به درستی انتخاب و نصب شده باشند.
برای مشاهده انواع یونولیت های سقفی و خرید آن به صفحه قیمت یونولیت سقفی مراجعه نمایید
۲. استفاده از بلوکهای استاندارد
بلوکهای مورد استفاده در سقف تیرچه یونولیت باید استانداردهای لازم را داشته باشند. این بلوکها عمدتاً از جنس یونولیت یا سفال تولید میشوند و نقشی اساسی در پر کردن فواصل بین تیرچهها دارند. بلوکها اگرچه نیروی باری تحمل نمیکنند، اما نقش مهمی در کاهش وزن سقف دارند. برای اطمینان از کیفیت بلوکها، میتوان از محصولاتی که در بازار موجود است، همچون خرید یونولیت استفاده کرد که وزن و عایقبندی مناسبی دارند.
در اجرای سقفهای تیرچه یونولیت، انتخاب یونولیت مناسب اهمیت زیادی دارد. یکی از محصولات محبوب و پر استفاده در این زمینه، یونولیت سقفی عرض ۵۰ سانتی است که به دلیل ویژگیهای خاص خود، در بسیاری از پروژهها مورد توجه قرار میگیرد. این یونولیت بهویژه برای کاهش وزن سقف و بهبود عایق بندی بسیار مناسب است و در ساخت سقف های تیرچه یونولیت نقش حیاتی دارد.
تضمین کیفیت در هر پروژه ساختمانی با انتخاب مصالح استاندارد آغاز میشود. بلوکهای سقفی (حتی یونولیت) باید دارای ابعاد و چگالی مشخصی باشند تا ایمنی سقف را به خطر نیندازند. برای اطمینان از اینکه بلوک مصرفی شما از بالاترین استانداردهای کیفی برخوردار است، هبلکس بیرجند برند رضوی به دقت تولید و کیفیت شناخته شده است، جهت بررسی این بلوک ها به صفحه مربوطه بلوک هبلکس رضوی مراجعه نمایید و پس از بررسی بلوک هبلکس رضوی را مستقیماً از نمایندگی استان خراسان جنوبی و شرق کشور دریافت کنید.
بلوکهای یونولیت کندسوز
-
طبق مبحث سوم مقررات ملی ساختمان و آییننامه آتشنشانی، استفاده از یونولیت کندسوز در سقفها الزامی است.
۳. فواصل مناسب تیرچهها (فاصله بین تیرچه یونولیت)
فاصله بین تیرچه یونولیت
فاصله تیرچه ها در سقف یونولیت
فاصلهگذاری صحیح بین تیرچهها یکی از اصول مهم در اجرای سقف تیرچه یونولیت است. بهطور معمول، فاصله استاندارد بین تیرچهها حدود 50 سانتیمتر است. این فاصله برای سقفهایی که از بلوکهای یونولیتی استفاده میکنند، بهینهترین حالت را فراهم میآورد. رعایت فاصله مناسب باعث توزیع یکنواخت بار و کاهش خطر نشست سقف میشود.
فواصل مناسب تیرچهها | فاصله تیرچه ها در سقف یونولیت

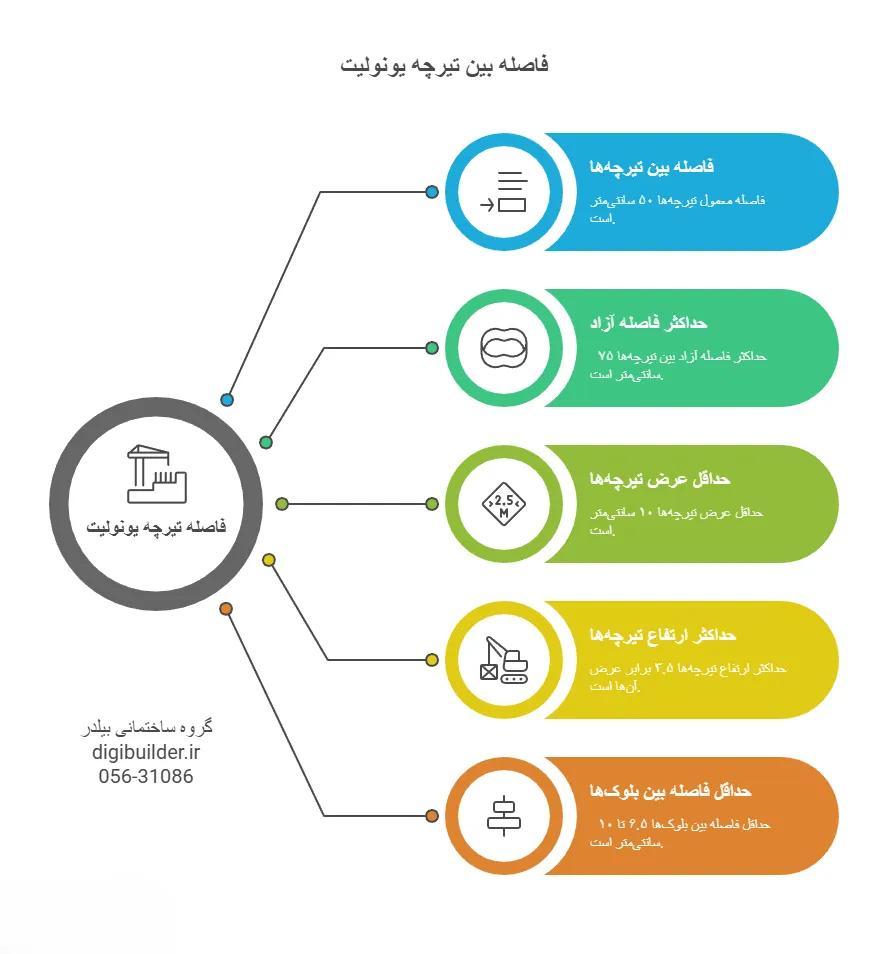

فاصله بین تیرچه یونولیت
در اجرای سقف تیرچه یونولیت، یکی از نکات مهمی که باید رعایت بشه، فاصله بین تیرچههاست.
بهصورت معمول، این فاصله حدود ۵۰ سانتیمتر در نظر گرفته میشه، چون در این بخشها بلوکهای یونولیتی قرار میگیرن که فضای خالی بین تیرچهها رو پر میکنن و نقش قالب سبک و عایق حرارتی رو دارن.
با این حال، طبق ضوابط فنی، فاصله آزاد بین دو تیرچه نباید از ۷۵ سانتیمتر بیشتر باشه تا مقاومت و پایداری سقف حفظ بشه.
از نظر ابعادی هم، عرض تیرچهها نباید کمتر از ۱۰ سانتیمتر باشه و ارتفاع کل تیرچه باید حداکثر ۳.۵ برابر عرض آن در نظر گرفته بشه؛ این کار باعث میشه تیرچه در برابر خمش و بارهای سقف عملکرد بهتری داشته باشه.
همچنین، حداقل فاصله افقی بین دو بلوک یونولیت مجاور باید حداقل ۶.۵ سانتیمتر باشه (در بعضی منابع تا ۱۰ سانتیمتر هم ذکر شده) تا بتن بهخوبی بینشون نفوذ کنه و اتصال محکمی با تیرچهها ایجاد بشه.
برای اجرای دقیق فواصل اعلام شده در بالا، انتخاب تیرچه باکیفیت اولین قدم است. لیست قیمت و مشخصات فنی پرکاربردترین سایزها را اینجا ببینید:
- مناسب دهانه های کوتاه: خرید تیرچه بتنی ۴ متری
- مناسب دهانه های متوسط: قیمت تیرچه ۶ متری
- مناسب دهانه های بلند و خاص: تیرچه بلوک ۷ متری
۴. شمعبندی صحیح در زیر تیرچهها
یکی از مراحل مهم در اجرای سقف تیرچه یونولیت، استفاده از شمعبندی مناسب است. این شمعها باید به گونهای نصب شوند که بتوانند وزن سقف و بارهای موقت را در هنگام بتنریزی تحمل کنند. تعداد و فاصله شمعها بسیار اهمیت دارد؛ فاصله استاندارد شمعها حدود 1.5 تا 2 متر است. هرگونه بیتوجهی به این مسئله میتواند منجر به افتادگی یا نشست سقف شود. همچنین شمعبندی باید بهصورت یکنواخت و بدون شیب باشد تا فشار بار بهدرستی توزیع شود. در نهایت، برداشتن شمعها بعد از گذشت حداقل 7 روز از بتنریزی است تا بتن به مقاومت لازم برسد و سقف پایداری خود را به دست آورد. در برخی پروژههای بزرگتر، ممکن است نیاز به زمان بیشتری باشد.
برای دهانههای بزرگ یا بارهای سنگین، استفاده از شمعبندی چندمرحلهای (دو مرحلهای) طبق بندهای مشخص نشریه ۵۴۳ الزامی است. حذف زودهنگام شمعها موجب ترک و نشست در سقف میشود.
زمان و هزینه دو فاکتور حیاتی در اجرای سقف هستند. اگرچه یونولیت در نگاه اول ارزانتر است، اما سرعت بالاتر اجرا و صرفهجویی در هزینههای جانبی مانند عایقکاری حرارتی در نهایت میتواند به نفع بلوکهای سبک باشد. برای مقایسه دقیق و ارزیابی اقتصادی، میتوانید قیمت بلوک هبلکس و انواع آن را در صفحه دستهبندی ما مشاهده و استعلام نمایید.
۵. استفاده از میلگردهای حرارتی و افت
میلگردهای حرارتی و افت نقشی اساسی در افزایش مقاومت سقف در برابر تغییرات دما و جلوگیری از ترکخوردگی دارند. این میلگردها به صورت عمود بر یکدیگر و در بالای تیرچهها قرار میگیرند. استفاده از میلگردهای با قطر مناسب (6 یا 8 میلیمتر) توصیه میشود تا بتوان تنشهای دمایی را به خوبی کنترل کرد. علاوه بر این، میلگردهای افت باعث جلوگیری از خم شدن تیرچهها در طول زمان میشوند و به طول عمر سازه کمک میکنند. همچنین استفاده از میلگردهای با کیفیت و رعایت نحوه صحیح نصب آنها، نقش بسیار موثری در بهبود عملکرد سقف و جلوگیری از تخریب آن دارد.
«کنترل خیز سقف»
-
سقف تیرچه یونولیت به دلیل وزن سبک، پتانسیل خیز زیاد دارد. بنابراین کنترل خیز (Immediate + Long Term) باید طبق ضوابط انجام شود.
-
توصیه میشود از تیرچههای دارای میلگرد افت مناسب استفاده شود و طول دهانه از حد مجاز تجاوز نکند (معمولاً تا ۵.۴ متر بدون تقویت مجاز است).
۶. توجه به ضخامت بتن پوششی
یکی دیگر از نکات مهم در اجرای سقف تیرچه یونولیت، توجه به ضخامت بتن پوششی است. ضخامت این لایه باید حداقل 5 سانتیمتر باشد تا بتواند نقش خود را به عنوان بخشی از تیر T ایفا کند. هرگونه کاهش در ضخامت بتن ممکن است باعث کاهش مقاومت خمشی سقف و افزایش خطرات احتمالی شود.
محاسبه حجم بتن سقف تیرچه یونولیت :
همانطور که در مقاله 📐 محاسبه تعداد یونولیت سقفی و حجم بتن سقف تیرچه بلوک | راهنمای دقیق مهندسی اشاره کردیم :
حجم بتن ریزی در سقف تیرچه بلوک/یونولیت با توجه به ضخامت سقف و ابعاد تیرها در پروژه های مختلف متفاوت می باشد. ولی به طور کلی برای یک پروژه که سایز تیرهای آن معمول و از تیرچه تک استفاده شده باشد به صورت تقریبی با احتساب حجم بتن ریزی در تیرها مساحت سقف در 0.21 ضرب می شود. در صورتی که حجم بتن مصرفی تیرها از قبل محاسبه شده باشد، برای محاسبه حجم بتن باقی مانده سقف مساحت سقف را در 0.15 ضرب می کنیم .
در صورتی که در سقف از تیرچه دوبل استفاده شده باشد حجم بتن ریزی سقف با احتساب تیرها برابر است با حاصل ضرب مساحت سقف در 0.25 و در صورتی که حجم بتن مصرفی در تیرها محاسبه شده باشد ، مقدار بتن مصرفی برابر با حاصل ضرب مساحت سقف در 0.19. می باشد.
به عنوان مثال اگر مساحت سقف 300 متر مربع باشد و در پروژه از تیرچه تک استفاده گردد حجم بتن ریزی برابر است با :
حجم بتن ریزی با احتساب تیرچه ها :
63 مترمکعب = 0.21*300
حجم بتن ریزی بدون احتساب تیرها برای تیرچه تک
45 مترمکعب = 0.15*300
و در صورت استفاده از تیرچه دوبل حجم بتن ریزی برابر است با :
حجم بتن ریزی با احتساب تیرها برای تیرچه دوبل
75 مترمکعب = 0.25*300
حجم بتن ریزی بدون احتساب تیرها برای تیرچه دوبل
57 مترمکعب = 0.19*300
-
در شرایط خاص، بسته به دهانه و بار سقف، ممکن است ضخامت بتن پوششی بیش از ۵ سانتیمتر نیاز باشد. توصیه میشود در پروژههای با دهانه بالای ۴ متر حداقل ۶ تا ۷ سانتیمتر در نظر گرفته شود.
-
استناد به جدول ۹-۷-۲ از مبحث ۹ مقررات ملی ساختمان میتواند اعتبار علمی محتوا را افزایش دهد. نحوه محاسبه بتن سقف تیرچه یونولیت
۷. رعایت ضوابط اجرایی مربوط به میلگردها
در اجرای سقف تیرچه یونولیت، استفاده از میلگردهای مناسب و رعایت فاصلهبندی دقیق آنها بسیار حیاتی است. میلگردهای کششی در تیرچهها باید بهدرستی انتخاب و در محل مناسب نصب شوند. میلگردهای عرضی نیز به تقویت تیرچهها کمک میکنند و به جلوگیری از تغییر شکل سقف در هنگام بارگذاری کمک میکنند. همچنین میلگردهای منفی در محل تکیهگاهها نصب میشوند تا از تمرکز تنش در این مناطق جلوگیری کنند.
۸. بتنریزی مناسب
بتنریزی یکی از حساسترین مراحل در اجرای سقف تیرچه یونولیت است. بتن باید به صورت یکنواخت و با رعایت ضخامت لازم در روی بلوکها و تیرچهها ریخته شود. برای دستیابی به بهترین نتیجه، باید از بتن با کیفیت و مقاومت بالا استفاده شود. همچنین، پس از بتنریزی، توجه به نگهداری و مرطوب نگه داشتن سطح بتن برای جلوگیری از ترکخوردگی آن بسیار ضروری است.
مبارزه با نشست یا شکم دادن سقف تیرچه بلوک: دلایل و راهکارهای پیشگیرانه نشست سقف تیرچه بلوک
یکی از نگرانیهای رایج در سقفهای تیرچه بلوک، بهویژه در دهانههای بزرگ، پدیده نشست (Deflection) یا شکم دادن سقف است که معمولاً به دلیل رعایت نکردن استانداردهای اجرایی رخ میدهد. مهمترین دلایل نشست سقف، عدم اجرای کماندهی منفی (Camber) در تیرچهها، ضعف در سیستم شمعبندی و آرماتوربندی نامناسب در ژوئنبندها (Tie Beams) است.
برای جلوگیری از این مشکل، اجرای دو اقدام حیاتی است: اول، اطمینان از کماندهی منفی مناسب تیرچهها پیش از نصب (حدود ۱/۲۰۰ تا ۱/۴۰۰ دهانه) تا پس از بارگذاری، سقف به تراز اصلی خود بازگردد. دوم، استفاده از شمعهای محکم و با فاصله استاندارد که قابلیت تنظیم ارتفاع داشته باشند و حداقل ۲۸ روز پس از بتنریزی، در جای خود باقی بمانند.
در نهایت، توجه به آرماتور افت و حرارت و اجرای صحیح کلافهای میانی (ژوئنبند) برای یکپارچهسازی سقف و توزیع مناسب بار، کلید نهایی پایداری و جلوگیری از نشستهای ناخواسته خواهد بود.
۹. جلوگیری از بارگذاریهای غیرمجاز
سقفهای تیرچه یونولیت برای بارهای یکنواخت طراحی شدهاند و نمیتوانند بارهای سنگین و متمرکز یا بارهای متحرک را تحمل کنند. بنابراین، از قرار دادن تجهیزات سنگین یا وارد کردن بارهای غیرمجاز به سقف در طول اجرای پروژه پرهیز کنید. در صورت نیاز به چنین بارهایی، باید از روشهای تقویتی مناسب استفاده کنید.
جلوگیری از بارگذاریهای غیرمجاز
۱۰. انتخاب مواد اولیه با کیفیت
استفاده از مواد با کیفیت از جمله بلوکهای یونولیتی استاندارد و تیرچههای پیشساخته با کیفیت بالا، از مهمترین عوامل در تضمین دوام و استحکام سقف تیرچه یونولیت است. برای این منظور، میتوانید از محصولات معتبری همچون خرید تیرچه بلوک استفاده کنید. تیرچههای خرپایی با کیفیت و همچنین یونولیتهای سبک و استاندارد، نقش بسزایی در کاهش وزن سقف و افزایش عایقبندی صوتی و حرارتی آن دارند.
سقف تیرچه یونولیت با رعایت نکات اجرایی فوق، یکی از بهترین گزینهها برای اجرای سقف در ساختمانهای کوتاه است. اجرای صحیح این سقف باعث افزایش استحکام، ایمنی و طول عمر آن خواهد شد. همچنین استفاده از محصولات استاندارد و با کیفیت، مانند خرید تیرچه بلوک و خرید یونولیت، تضمینی برای اجرای بهینه و با دوام این نوع سقف خواهد بود.
🚗 آیا سقف تیرچه یونولیت برای پارکینگ مناسب است؟
✅ بله، ولی با شرایط خاص.
سقف تیرچه یونولیت بهصورت معمول برای ساختمانهای مسکونی و بارهای سبک تا متوسط طراحی میشود.
اما برای پارکینگها یا فضاهایی که بار زندهی زیادی دارند (مثل عبور خودرو)، باید چند نکتهی فنی رعایت شود تا ایمنی کامل تأمین گردد:
⚙️ شرایط استفاده از تیرچه یونولیت در پارکینگ
| مورد | توضیح | دلیل و اهمیت |
| افزایش ضخامت بتن رویه | ضخامت بتن روی تیرچهها باید معمولاً بین ۷ تا ۱۰ سانتیمتر باشد (بهجای ۵ سانت در سقف معمولی). | توزیع بهتر بارهای متمرکز (چرخ خودرو) و جلوگیری از پانچ شدن سقف. |
| تقویت میلگردهای کششی تیرچه | مهندس سازه میلگردهای کششی قویتری طراحی میکند (مثلاً بهجای $\Phi 8$ از $\Phi 10$ یا $\Phi 12$). | تحمل لنگر خمشی بیشتر ناشی از بار سنگین پارکینگ. |
| کاهش فاصله بین تیرچهها | فاصله بین تیرچهها معمولاً از ۵۰ سانت به حدود ۴۰ تا ۴۵ سانت کاهش مییابد. | پخش یکنواختتر بار و کاهش طول آزاد تیرچهها. |
| استفاده از یونولیت با کیفیت | حتماً باید از بلوک پلیاستایرن (یونولیت) با چگالی بالا و تأییدیه فنی استفاده شود. | جلوگیری از شکستگی بلوک زیر فشار کاری کارگران یا بارهای حین اجرا. |
| طراحی بر اساس آییننامه | مهندس محاسب باید بار زندهی پارکینگ (معمولاً ۵۰۰ تا ۸۰۰ کیلوگرم بر مترمربع) را در محاسبات لحاظ کند. | تأمین مقاومت کافی بر اساس ضوابط مبحث نهم مقررات ملی ساختمان. |
⚠️ نکته مهم:
اگر طراحی سازه معمولی باشد و بدون محاسبهی خاص از تیرچه یونولیت در پارکینگ استفاده شود، احتمال ترک خوردن یا خمش زیاد در سقف وجود دارد.
پس حتماً باید با محاسبه و تأیید مهندس سازه اجرا شود.
| مورد | کاربرد در پارکینگ |
| اساس طراحی | بله، اما با طراحی خاص |
| ضخامت بتن رویه | ۷ تا ۱۰ سانتیمتر |
| میلگرد کششی | قویتر از حالت معمول |
| فاصله تیرچهها | کمتر (حدود ۴۰ تا ۴۵ سانتیمتر) |
| نوع یونولیت | چگالی بالا و استاندارد |
| نیاز به محاسب سازه | حتماً بله |
اشتباهات رایج در اجرای سقف تیرچه یونولیت ❌
| بخش اجرا | اشتباه رایج |
| تیرچهها و تکیهگاه | نشستن ناکافی تیرچه (کمتر از ۱۰ سانتیمتر) روی تیر اصلی. |
| عدم اجرای کلاف عرضی (ژوئن) در دهانههای بالای ۴ متر، که باعث لرزش سقف میشود. | |
| حذف یا قطع کردن میلگردهای کششی زیرین در محل تکیهگاهها. | |
| بلوک و آرماتوربندی | استفاده از یونولیت غیراستاندارد یا با چگالی پایین که در اثر فشار شکسته یا جمع میشود. |
| کم بودن میلگرد حرارتی یا فاصله زیاد آنها (بیش از ۲۵ سانتیمتر)، که منجر به ترکهای سطحی میشود. | |
| حذف میلگردهای منفی (سرَمِیلگرد) روی تیرهای اصلی برای ایجاد یکپارچگی سقف. | |
| بتنریزی و عملآوری | ویبره بیش از حد یا تماس مستقیم ویبراتور با یونولیت، که باعث خرد شدن بلوک و جداشدگی بتن میشود. |
| افزودن آب زیاد به بتن برای سهولت اجرا، که مقاومت را کاهش داده و ترکخوردگی را افزایش میدهد. | |
| عدم عملآوری کافی (آب ندادن به بتن) در ۷ روز اول، که عامل اصلی ترکهای جمعشدگی است. |
با در نظر گرفتن تمامی نکات فنی و جزئیات اجرایی که در این مقاله بررسی شد – از اهمیت شمعبندی استاندارد و اجرای دقیق ژوئنبندها گرفته تا راهکارهای پیشگیرانه برای جلوگیری از نشست ناخواسته سقف – اکنون میتوانید پروژهای با بالاترین سطح کیفیت و ایمنی را هدایت کنید.
به یاد داشته باشید که موفقیت نهایی یک پروژه نه در انتخاب مصالح، بلکه در اجرای بینقص آنها نهفته است. مراحل اجرای سقف تیرچه یونولیت یک فرآیند مهندسی زنجیرهای است که هر گام آن نیازمند نظارت دقیق و رعایت ضوابط آییننامهای است تا نتیجهای پایدار، ایمن و عاری از ایرادهایی نظیر شکم دادن یا ترکخوردگی حاصل شود.
با رعایت این ده نکته کلیدی، میتوانید اطمینان حاصل کنید که سقف سازه شما، مطابق با بالاترین استانداردهای مهندسی ساخته شده و در برابر بارهای مختلف مقاوم خواهد بود.
تیرچه بلوک چیست؟ انواع تیرچه بلوک ها + بررسی و مقایسه ۰ تا ۱۰۰ آنها
برخی از منابع :
اجرای سقف تیرچه یونولیت در اسکلت بتنی | اجرای سقف تیرچه یونولیت در اسکلت فلزی | فاصله بین تیرچه یونولیت | نکات اجرایی سقف تیرچه یونولیت
در مورد شمعبندی زیر تیرچهها، چه نکات اجرایی برای جلوگیری از نشست یا افتادگی سقف تیرچه یونولیت وجود داره؟ آیا استفاده از تجهیزات خاصی برای شمعبندی پیشنهاد میکنین؟ و در نهایت چه زمانی بعد از بتنریزی میتوان شمعها رو برداشت؟
با سلام
فاصله مناسب بین شمع های نگه دارنده و زیر سازی مناسب و زیر شمع ها(به صورت جامع در نشریه ی 543 به آن پرداخته شده)
تجهیزات کفراژ بندی معمول مانند سرجک تنظیم، جک های صلیبی و لوله داربست
متناسب با دمای هوا یا درجه حرارت محسط این زمان متفاوت است. به طور میانگین متناسب با فصل اجرا بین 7 تا 14 روز(مبحث 19 مقررات ملی ساختمان)
من همیشه درباره کاهش وزن سقفها کنجکاو بودم. آیا بلوکهای یونولیتی بیشترین تاثیر را در کاهش وزن سقف تیرچه یونولیت دارند؟ آیا استفاده از یونولیتها در همه مناطق مناسب است و تاثیرات حرارتی آنها چیست؟
با سلام
بله
در همه مناطق میتوان از آن استفاده کرد ولی در پروژه هایی که احتمال آتش سوزی به لحاظ نوع کاربری در آن وجود دارد، بهتر است استفاده نگردد
من درباره سقف تیرچه یونولیت میخوان اطلاعات بیشتری داشته باشم. این نوع سقف برای چه نوع ساختمانهایی مناسبتر است؟ آیا نکات اجرایی سقف تیرچه یونولیت برای هر نوع آب و هوایی کاراست یا محدودیتهایی دارد؟
با سلام
برای تمامی ساختمان ها می توان آن را استفاده کرد. با توجه به تعداد بازنگری هایی که در طراحی سقف تیرچه بلوک بعد از وقوع زلزله های تاثیر گذار انجام شد، می توان سقف تیرچه بلوک را آزموده ترین سقف معرفی کرد. لذا با توجه به سابقه و سهولت استفاده، در تمامی پروژه ها و مناطق میتوان از آن استفاده کرد.
برای هر آب و هوایی کارا است.
میخواستم بدونم که چطور میتونم فاصله بین تیرچه یونولیت رو دقیق تنظیم کنم. چه تجهیزاتی برای اندازهگیری و اطمینان از فواصل مناسب بین تیرچهها پیشنهاد میکنید؟ و آیا این تجهیزات به صورت عمومی موجود هستند؟
با سلام
با توجه به متغیر بودن ابعاد بلوک ها(یونولیت) معرفی اندازه مشخص برای تمامی پروژه ها امر صحیحی نیست. در همه پروژه ها متناسب با اندازه بلوک ها میتوان جهت ایجاد فاصله مناسب از نمونه بلوک یا اسپیسر اندازه شده ی متناسب با بلوک استفاده کرد.
من عاشق سقف تیرچه یونولیت هستم. سوالی که داشتم اینه که فاصله بین تیرچه یونولیت چقدره و آیا تاثیری در کیفیت سقف داره؟
فاصله تیرچههای یونولیت معمولاً بین ۶۰ تا ۹۰ سانتیمتر است، اما این فاصله بستگی به ابعاد تیرچه، بار وارده و طراحی سازه دارد. هرچه فاصله تیرچهها کمتر باشد، سقف مقاومت بیشتری دارد و احتمال نشست کمتر میشود. بنابراین، بله، فاصله تیرچهها تأثیر مستقیمی در کیفیت سقف دارد. اگر فاصله زیاد باشد، ممکن است مشکلاتی مانند ترک خوردگی یا ضعف در سازه پیش بیاید.
مقاله بسیار کاملی بود. در مورد نکات اجرایی سقف تیرچه یونولیت اطلاعات مفیدی ارائه شده بود. ادمین عزیز، تفاوت وزن سقف تیرچه بلوک با تیرچه یونولیت چیه؟
ممنون از نظرتون! در مورد تفاوت وزن سقف تیرچه بلوک و تیرچه یونولیت باید بگم که:
سقف تیرچه بلوک معمولاً از تیرچههایی با بلوکهای سیمانی استفاده میکند که وزن بیشتری دارند. این بلوکها از بتن یا سیمان ساخته میشوند که سنگینتر از یونولیت هستند.
سقف تیرچه یونولیت، بهطور کلی، وزن کمتری دارد چون از بلوکهای یونولیتی (پلی استایرن فشرده) استفاده میشود که بسیار سبک هستند و وزن کمتری نسبت به بلوکهای سیمانی دارند.
در نتیجه، سقف تیرچه یونولیت نسبت به تیرچه بلوک، وزن کمتری دارد که باعث کاهش بار مرده ساختمان و افزایش سرعت اجرا میشود. این تفاوت در وزن میتواند تأثیر زیادی در انتخاب نوع سقف برای پروژههای خاص داشته باشد.
بسیار جالب بود. زمان بتن ریزی سقف تیرچه یونولیت چقدر طول میکشه؟ و این زمان بستگی به چه عواملی داره؟ متشکرم از مطلب خوبتون.
ممنون از شما! زمان بتنریزی سقف تیرچه یونولیت معمولاً بستگی به ابعاد و مساحت سقف، شرایط آب و هوایی، تعداد نفرات کارگر، و نوع بتن مورد استفاده دارد. بهطور معمول، زمان بتنریزی سقف تیرچه یونولیت برای یک پروژه معمولی بین ۴ تا ۸ ساعت طول میکشد.
عواملی که میتوانند روی زمان بتنریزی تأثیر بگذارند شامل:
اندازه و مساحت سقف: هر چه مساحت سقف بیشتر باشد، زمان بیشتری برای بتنریزی نیاز است.
تعداد نفرات و تجهیزات: اگر تعداد کارگران و تجهیزات بیشتر باشد، عملیات سریعتر انجام میشود.
شرایط آب و هوایی: در هوای سرد زمان خشک شدن بتن طولانیتر میشود و در هوای گرم ممکن است نیاز به استفاده از مواد دیرگیرتر باشد.
نوع بتن: استفاده از بتنهای با مقاومت بالا ممکن است زمان بیشتری برای اجرا نیاز داشته باشد.
با رعایت این موارد، میتوان بتنریزی را بهطور بهینه انجام داد و از مشکلات احتمالی جلوگیری کرد.
سلام ممنون از مقاله خوبتون، سوالی دارم: آیا استفاده از بلوکهای استاندارد واقعاً هزینه بالایی داره و تاثیر مستقیمی روی وزن سقف داره؟
سلام! خوشحالم که مقاله مفید بوده. در پاسخ به سوال شما:
هزینه بلوکهای استاندارد: بلوکهای استاندارد (مثل بلوکهای سیمانی) معمولاً هزینه بالاتری نسبت به بلوکهای سبکتر مانند یونولیت دارند. این تفاوت هزینه به دلیل مواد اولیه استفادهشده، فرآیند تولید، و وزن بیشتر این بلوکهاست.
تأثیر بر وزن سقف: بله، استفاده از بلوکهای استاندارد تأثیر مستقیم بر وزن سقف دارد. این بلوکها نسبت به بلوکهای یونولیتی سنگینتر هستند و باعث افزایش وزن مرده سقف میشوند که میتواند تأثیراتی مانند افزایش فشار بر تیرها و ستونها و نیاز به طراحی دقیقتر برای تحمل بار را به همراه داشته باشد.
بنابراین، انتخاب بلوکهای استاندارد ممکن است هزینه بیشتری داشته باشد و تأثیر مستقیمی روی وزن سقف و نحوه طراحی سازه داشته باشد. اگر هدف کاهش وزن سقف و هزینهها باشد، استفاده از بلوکهای سبکتر مانند یونولیت گزینه مناسبی است.
سلام، دوست دارم بدونم ارتفاع یونولیت سقفی چقدر باید باشه تا از همه نظر مناسب باشه؟ چنین جزئیاتی در مقاله برام خیلی ارزشمنده.
سلام! خوشحالم که مقاله براتون مفید بوده.
در مورد ارتفاع یونولیت سقفی، این مقدار معمولاً به طراحی سازه و نیازهای پروژه بستگی دارد، اما به طور کلی برای استفاده از یونولیت در سقفهای تیرچه یونولیت، ارتفاع استاندارد یونولیت معمولاً بین ۲۰ تا ۲۵ سانتیمتر است. این ارتفاع میتواند بر اساس عواملی مثل بارهای وارد شده، نوع استفاده از فضا، و الزامات مهندسی تغییر کند.
عوامل تأثیرگذار بر ارتفاع یونولیت سقفی:
بارگذاری سقف: برای سقفهایی که بار بیشتری تحمل میکنند، ممکن است نیاز به یونولیت با ارتفاع بیشتر یا تیرچههای مقاومتر باشد.
نوع بتن: استفاده از بتن سبک میتواند بر ارتفاع یونولیت تأثیر بگذارد.
مقررات استاندارد: ممکن است بسته به نوع پروژه و مقررات محلی، حداقل و حداکثر ارتفاع یونولیت تعیین شده باشد.
ظرفیت حرارتی و عایقکاری: در بعضی پروژهها که عایق حرارتی اهمیت دارد، ارتفاع یونولیت ممکن است بیشتر انتخاب شود.
در نهایت، ارتفاع یونولیت باید طوری انتخاب شود که هم از نظر ساختاری و هم از نظر عملکردی مناسب باشد.
مطلب بسیار آموزندهای بود. در مورد بتن ریزی سقف تیرچه یونولیت توضیح دادید، آیا میتونید بگید این بتن چه زمانی به مقاومت لازم میرسه؟
ممنون که مطلب رو مفید دونستی!
در مورد زمان رسیدن بتن به مقاومت لازم در سقف تیرچه یونولیت، باید بگم که بتن معمولاً پس از ۷ روز بخشی از مقاومت طراحی خود را به دست میآورد، اما برای رسیدن به مقاومت نهایی و کامل، معمولاً به ۲۸ روز زمان نیاز دارد. این زمان برای بتن معمولی است که از سیمان پرتلند استفاده میکند.
در این مدت، مهم است که بتن تحت شرایط مناسب (رطوبت و دمای کنترلشده) نگهداری شود تا فرآیند هیدراسیون به درستی پیش برود و مقاومت بتن به حد مطلوب برسد.
اگر پروژه نیاز به مقاومت سریعتری داشته باشد، میتوان از بتنهای زودگیر استفاده کرد که زمان رسیدن به مقاومت لازم را کاهش میدهند.
در نهایت، توجه به زمان و شرایط بهینه برای بتنریزی بسیار مهم است تا سقف تیرچه یونولیت به درستی و با ایمنی کامل اجرا شود.
خیلی راضیام از این مطلب. میخوام بدونم نکات اجرایی سقف تیرچه یونولیت چقدر به ماندگاری و دوام سقف کمک میکنه؟ هرچند نکات خوبی مطرح شده بود.
خرسندیم رضایت دارید!
نکات اجرایی در سقف تیرچه یونولیت نقش بسیار مهمی در ماندگاری و دوام سقف دارند. اجرای دقیق و صحیح میتواند تأثیر زیادی در طول عمر سقف داشته باشد. در اینجا چند نکته اجرایی که میتوانند به دوام سقف کمک کنند، آوردهام:
کنترل دقیق ابعاد و فاصله تیرچهها: رعایت فاصله استاندارد و ابعاد مناسب تیرچهها، باعث توزیع یکنواخت بار و جلوگیری از نشستهای غیرمجاز میشود که به پایداری سقف کمک میکند.
استفاده از بتن با کیفیت: انتخاب بتن با مقاومت بالا و استفاده از مصالح با کیفیت باعث میشود که سقف مقاومتر و دوام بیشتری داشته باشد.
رعایت دقیق ضخامت بتن پوشش: ضخامت مناسب بتن روی تیرچهها (که معمولاً حدود ۳ تا ۴ سانتیمتر است) برای جلوگیری از ترک خوردگی و افزایش مقاومت سقف بسیار مهم است.
تجهیزات و ماشینآلات مناسب: استفاده از تجهیزات مناسب برای جابجایی و نصب تیرچهها و یونولیتها، میتواند به جلوگیری از آسیبدیدگی مصالح و جلوگیری از بروز مشکلات در طول اجرا کمک کند.
آببندی مناسب: توجه به فرآیندهای آببندی و محافظت از بتن در برابر رطوبت و عوامل خارجی، برای جلوگیری از خوردگی آرماتورهای داخل بتن و حفظ کیفیت سازه ضروری است.
کنترل شرایط بتنریزی: در شرایط مناسب دمایی و رطوبتی بتنریزی انجام شود تا از خشک شدن زودهنگام بتن جلوگیری شود و فرآیند هیدراسیون به درستی پیش برود.
در نهایت، رعایت این نکات میتواند عمر مفید سقف تیرچه یونولیت را به میزان قابل توجهی افزایش دهد و مانع از بروز مشکلات در آینده شود.
این مقاله عالی بود. درباره استفاده از میلگردهای حرارتی در سقف تیرچه یونولیت، چه مزایایی داره و تا چه حد از ترکخوردگی جلوگیری میکنه؟
خوشحالیم که مفید واقع شده! حالا در مورد میلگردهای حرارتی در سقف تیرچه یونولیت باید بگم که این میلگردها بهطور خاص برای جلوگیری از ترکخوردگی ناشی از تغییرات دما و حرارت در بتن استفاده میشن. این میلگردها معمولاً در لایههای تحتانی بتن قرار میگیرن تا از پدیدهای به نام “خزش حرارتی” جلوگیری کنن.
مزایای استفاده از میلگردهای حرارتی:
جلوگیری از ترکخوردگی: میلگردهای حرارتی بهطور مؤثر از بروز ترکهای ناشی از انبساط و انقباض بتن در برابر تغییرات دما جلوگیری میکنن. این ترکها معمولاً در شرایط دمایی متغیر رخ میدن.
افزایش مقاومت سقف: این میلگردها به بتن کمک میکنن که در برابر فشارهای حرارتی مقاومت بیشتری داشته باشه و بتن بهراحتی دچار ترک یا شکست نشه.
افزایش دوام سازه: با استفاده از این میلگردها، طول عمر سقف به میزان قابل توجهی افزایش پیدا میکنه چون از آسیبهای ناشی از ترکخوردگی جلوگیری میشه.
در نهایت، استفاده از میلگردهای حرارتی در سقف تیرچه یونولیت تأثیر زیادی در پایداری و دوام سقف داره و میتونه از مشکلات ترکخوردگی جلوگیری کنه. البته این میلگردها باید طبق مقررات استاندارد و با طراحی مهندسی دقیق استفاده بشن تا بیشترین اثر رو داشته باشن.
میتونیم توی سایت شما مطلب بنویسیم؟
واقعا مطلب جامع و مفیدی بود دمت گرم
ارادتمند
من تازگی میخواستم اجرای سقف تیرچه یونولیت رو انجام بدم، خیلی تحقیقات میکردم دیدم فاصله تیرچه ها در سقف یونولیت خیلی مهمه،باید دقیق محاسبه بشه چون اگه اشتباه باشه هزینههای اضافی میاره. کسی میدونه ضخامت بتن سقف تیرچه یونولیت چقدر باید باشه که خوب در بیاد؟
کاملاً درست میفرمایید! فاصله تیرچهها و ضخامت بتن سقف در سیستم تیرچه یونولیت نقش حیاتی در ایمنی، کیفیت و هزینه ساخت دارد. 👷♂️✅
📏 ضخامت بتن در سقف تیرچه یونولیت چقدر باید باشد؟
🔸 حداقل ضخامت بتن درجا (بتن پوششی بالای یونولیت):
۵ سانتیمتر (بر اساس مبحث ۹ مقررات ملی ساختمان)
🔸 ضخامت کل سقف (با یونولیت + بتن):
بین ۲۵ تا ۳۰ سانتیمتر (بسته به دهانه و طراحی سازه)
📌 نکات کلیدی:
اگر دهانه بزرگتر از ۴ متر باشد، ضخامت بتن معمولاً ۶ تا ۸ سانتیمتر در نظر گرفته میشود.
استفاده از شبکه میلگرد حرارتی روی بتن الزامیست.
فاصله استاندارد تیرچهها معمولاً بین ۵۰ تا ۷۰ سانتیمتر است، بسته به نوع یونولیت و دهانه.
تو پروژه قبلیمون فاصله بین تیرچه ها رو خوب رعایت نکردیم،کلی دردسر داشتیم، دیگه حواسمون رو جمع کردیم برای این سقف تیرچه یونولیت جدیدی که داریم میزنیم. فاصله بین تیرچه ها چقدر باشه که استاندارد لازم رو داشته باشه؟
📐 فاصله استاندارد بین تیرچهها چقدره؟
🔸 فاصله معمول بین تیرچهها:
✅ ۶۰ سانتیمتر محور به محور (یعنی مرکز تا مرکز تیرچه)
☑️ شرایط خاص چی میگه؟
اگه بلوک یونولیت باریکتر باشه (مثلاً عرض ۵۰ سانتیمتر)، فاصله میتونه به همون اندازه کاهش پیدا کنه.
در دهانههای بزرگ یا بارهای سنگین، ممکنه مهندس سازه فاصله رو ۵۰ یا حتی ۴۵ سانتیمتر در نظر بگیره.
رعایت دقیق فاصله باعث میشه یونولیت خوب بشینه، سقف ترک نخوره، بتن ریزی راحت باشه و میلگردها جای مناسبی قرار بگیرن. 👷♂️🔧
اگه نقشه اجرایی دارید، بررسی با مهندس ناظر یا طراح سازه الزامیه. هر پروژه یه شرایط خاص خودش رو داره. ✅
یه سوال اینکه ضخامت بتن سقف تیرچه یونولیت باید چقد باشه که تو اجرا مشکل نخوریم؟ من خیلی شنیدم که فاصله تیرچه یونولیت رو باید درست انتخاب کرد تا سازه محکم باشه. اگه کسی راهنمایی کنه خیلی ممنون میشم.اینجا یه استاده که میگه ضخامت مهمتر از فاصلهس.شما چی میگین؟
سؤال بسیار مهمیه و نظر اون استاد هم تا حد زیادی درسته ✅ چون ضخامت بتن در سقف تیرچه یونولیت مستقیماً بر استحکام، ترکنخوردن و عملکرد سازهای سقف اثر میذاره. حالا طبق آخرین مقررات ملی ساختمان (مبحث ۹) و آییننامه بتن ایران (آبا):
🔹 ضخامت بتن روی یونولیت (بتن پوششی):
حداقل ۵ سانتیمتر (برای پخش یکنواخت نیروها)
حداقل تا بالای تیرچه ۵ تا ۷ سانتیمتر توصیه میشه
برای پروژههای پرترافیک، سنگین یا دارای کاشیکاری ضخیم: ۷–۱۰ سانتیمتر بهتره
اگه دهانه بزرگ باشه یا وزن سقف بالا، ضخامت رو بیشتر در نظر بگیر
🔸 فاصله استاندارد تیرچهها:
بسته به نوع یونولیت و عرض آن، معمولاً بین ۵۰ تا ۶۵ سانتیمتر
یونولیت استاندارد: عرض ۶۰ سانتیمتر ⇒ فاصله تیرچهها هم ۶۰ سانت
فاصله بیشتر از این باعث افت بتن، شکست یونولیت و ترک سقف میشه ❌
✅ نتیجهگیری:
هم فاصله و هم ضخامت، هر دو مهماند
اما اگه ضخامت کم باشه، حتی با فاصله درست هم سقف ممکنه ترک بخوره یا ضعیف بشه
پس اول ضخامت رو اصولی انتخاب کن، بعد فاصله تیرچهها رو متناسب با یونولیت و نقشه
یه سوال فنی دارم، تو مراحل اجرای سقف تیرچه یونولیت چطور میشه مطمئن شد که ضخامت بتن سقف تیرچه یونولیت رو درست گرفتی؟ هرکسی یه چیزی میگه بابا پنج شیش ماهه گیج شدم کسی یه جواب درستی داره بگه لطفاً میخوام ببینم حق با کی بوده؟!
✅ چطور ضخامت دقیق بتن سقف تیرچه یونولیت رو در اجرا کنترل کنیم؟
1. علامتگذاری با خط تراز لیزری یا شلنگ تراز
قبل از بتنریزی، روی دیوارهای اطراف سقف خط تراز بزنید با لیزر یا شلنگ تراز 🔴
این خط ارتفاع نهایی سقف رو نشون میده (از روی یونولیت تا بالای بتن)
2. نصب لقمههای کنترل ضخامت (بلوک مرزی یا قطعه بتن خشکشده)
لقمهها یا تکههایی از بلوک یا بتن با ضخامت دقیق ۵ یا ۷ سانتیمتر روی یونولیت چسبونده میشن
حین بتنریزی، باید سطح بتن تا سطح همین لقمهها بیاد
3. استفاده از شابلون فلزی یا گاید بتنریزی
میشه از شابلون یا خطکش فلزی برای کنترل ارتفاع بتن روی یونولیت استفاده کرد
این ابزار خیلی در پروژههای دقیق به کار میره
4. نظارت مهندس ناظر یا سرپرست کارگاه
طبق مقررات، ناظر موظفه ضخامت بتن رو بررسی و تایید کنه
ضخامت نباید کمتر از حد آییننامه (۵ سانتیمتر) باشه
📌 نکته اجرایی:
اگه یونولیتها خودشون غیراستاندارد باشن یا ارتفاعشون متفاوت باشه، ضخامت بتن نهایی دچار نوسان میشه❌
حتماً یونولیت استاندارد با ارتفاع یکنواخت تهیه کنید
🎯 نتیجه نهایی:
برای اینکه مطمئن بشی حق با کی بوده، ترکیب خط تراز دقیق + لقمه کنترلی + ناظر حرفهای = بهترین راهکاره. هیچکس با حدس و گمان یا چشمی نمیتونه ضخامت درست بتن رو اجرا کنه!
اگه بخوای، یه چکلیست اجرایی هم برات مینویسم که تو کارگاه بذاری جلوی چشم تیم اجرا. 👍
خبر دارین که فاصله تیرچه ها در سقف یونولیت چقدر تاثیر رو استحکام داره؟ هرکی یه عددی میگه اینجا یکی نیست دقیق بگه؟ اصلاً جای درستی برای این مقدار وجود داره یا نه؟ من دوست دارم بدونم راستی نکات اجرایی سقف تیرچه یونولیت کدوماش مهمتره؟ اطلاعات دارین؟
تأثیر فاصله تیرچهها بر استحکام سقف یونولیت 🏗️💪
فاصله تیرچهها تأثیر مستقیم و بسیار حیاتی بر استحکام و پایداری سقف دارد. هرچقدر هم ضخامت بتن روی سقف کافی باشد، اگر فاصله تیرچهها استاندارد نباشد، سقف دچار مشکل خواهد شد:
اگر فاصله تیرچهها زیاد باشد: ❌
بخش بتنی روی بلوکهای یونولیت (دال بتنی) ضعیف شده و دچار خیز (افتادگی) بیش از حد میشود.
احتمال ترکخوردگیهای گسترده در سقف (مخصوصاً در مرکز دهانهها) افزایش مییابد.
سقف در برابر بارهای زنده (مثل حرکت افراد یا مبلمان) لرزش محسوس خواهد داشت.
مقاومت سقف در برابر بارهای قائم و جانبی به شدت کاهش مییابد.
اگر فاصله تیرچهها کم باشد: ✅
اگرچه از نظر سازهای ممکن است مقاومت بیشتر شود، اما غیر اقتصادی است؛ هم هزینه مصالح (تیرچه و بتن) بالا میرود، هم وزن مرده سقف زیاد میشود که برای کل سازه نامطلوب است.
عدد دقیق و جای درست:
هیچ “عدد دقیق” یکسانی برای همه پروژهها وجود ندارد. 🚫
“جای درست” این مقدار در نقشههای سازهای است که مهندس محاسب آن پروژه بر اساس بارها، ابعاد ساختمان، و مشخصات مصالح، آن را محاسبه و تعیین کرده است. 👨💻
به طور کلی و رایج، فاصله مرکز تا مرکز تیرچهها 65 تا 75 سانتیمتر است که با ابعاد استاندارد بلوکهای یونولیت مطابقت دارد.
نکات اجرایی مهم سقف تیرچه یونولیت ✨
شمعگذاری و قالببندی اصولی: 🛠️
کف و زیرسازی باید کاملاً تراز و محکم باشد.
شمعها (جکها) با فاصله مناسب (معمولاً 1 تا 1.2 متر) زیر تیرچهها قرار گیرند و تا زمان بتنریزی و گیرش کامل بتن، پابرجا بمانند.
اطمینان از پایداری و عدم حرکت شمعها حین بتنریزی.
تراز و همراستایی تیرچهها: 📏
تیرچهها باید کاملاً تراز و در یک راستا نصب شوند. انحراف باعث مشکلات در چینش یونولیت و بتنریزی میشود.
فاصله تیرچهها دقیقاً مطابق نقشه کنترل شود.
چینش صحیح بلوکهای یونولیت: 🧊
یونولیتها باید بدون فاصله و با لقخوردگی کم بین تیرچهها قرار گیرند.
درزهای بین یونولیت و تیرچه باید حداقل باشد.
اطمینان از عدم وجود فضاهای خالی بزرگ که باعث نفوذ شیرابه بتن شوند.
آرماتوربندی دال بتنی (بتن روی سقف): 🔗
میلگرد حرارتی و افت (مش حرارتی): معمولاً میلگرد نمره 6 یا 8 به صورت شبکه مربعی (مثلاً 20 در 20 سانتیمتر) روی یونولیتها قرار میگیرد. این میلگردها برای مقابله با ترکهای ناشی از تغییر دما و جمعشدگی بتن حیاتی هستند.
کلافهای عرضی (میلگرد منفی و کلاف عرضی): در دهانههای بلندتر، کلافهای عرضی در فاصله مشخص (مثلاً هر 2 متر) برای توزیع بار و یکپارچگی سقف اجرا میشوند.
میلگرد تقویتی: در صورت نیاز و طبق نقشه، میلگردهای تقویتی در محل اتصال تیرچهها به تیرهای اصلی یا در کنارهها نصب شوند.
بتنریزی با کیفیت: 👷♂️
استفاده از بتن با عیار و اسلامپ مناسب (طبق نقشه).
ویبره زدن اصولی و کافی برای خروج حبابهای هوا و متراکم شدن بتن، اما نه بیش از حد که منجر به جداشدگی دانهها شود.
اطمینان از پوشش کامل میلگردها با بتن.
عملآوری بتن (Curing): 💧
پس از بتنریزی، عملآوری بتن (مرطوب نگه داشتن سطح بتن با پاشش آب یا پوشش) به مدت حداقل 7 روز برای دستیابی به مقاومت مطلوب بتن بسیار مهم است.
باز کردن قالبها و شمعها: ⏳
زمان باز کردن شمعها و قالبها باید بر اساس سن بتن و مقاومت کسب شده آن (طبق استانداردها و توصیه مهندس ناظر) باشد. باز کردن زودهنگام میتواند باعث خیز یا حتی شکست سقف شود.
رعایت دقیق این نکات، کلید یک سقف تیرچه یونولیت محکم، ایمن و با دوام است. ✅
واقعا خب هرچی میخوام تلاش کتم هنوز هم تو فهمیدن اینکه چطور ضخامت بتن سقف تیرچه یونولیت باید رعایت شه گیچم، یه جایی میخوندم که فاصله بین تیرچه ها هم میتونه تاثیر بذاره،خب این خیلی برام جالبه ببینم این اطلاعات واقعاً اینطور که گفتن هست یا نه؟
بله! ✅ فاصله بین تیرچهها مستقیماً روی حداقل ضخامت بتن سقف تیرچه یونولیت تأثیر دارد.
ضخامت بتن باید حداقل 5 سانتیمتر و همچنین بیشتر یا مساوی 1/12 فاصله آزاد بین تیرچهها باشد. این کار برای اطمینان از مقاومت دال بتنی بین تیرچهها ضروری است. 📐🏗️
میلگرد حرارتی و افت دقیقاً برای چه کاری در سقف استفاده میشود؟ آیا میتوان آن را حذف کرد؟
نه، نمیتوان حذف کرد؛ این میلگردها برای کنترل ترکهای حرارتی و جمعشدگی بتن پوششی هستند، نه برای تحمل بار ثقلی. نبودشان باعث ترکخوردگی سطحی بتن میشود.
خرید بلوک یونولیت استاندارد به چه معناست؟ چطور میتوانیم کیفیت بلوک را تشخیص دهیم؟
بلوک یونولیت (پلیاستایرن منبسطشده یا Expanded Polystyrene (EPS)) زمانی «استاندارد» محسوب میشود که:
📏 ابعاد دقیق و یکنواخت داشته باشد (برای قرارگیری منظم بین تیرچهها)
⚖️ دانسیته (چگالی) کافی داشته باشد؛ طبق مؤسسه استاندارد و تحقیقات صنعتی ایران – استاندارد ملی ایران 11108، حداقل دانسیته ۱۲ کیلوگرم بر مترمکعب برای بلوک سقفی الزامی است.
🔥 کندسوز باشد تا در برابر آتش گسترش شعله ندهد (مطابق بندهای ایمنی حریق مبحث سوم مقررات ملی ساختمان)
💪 مقاومت فشاری مناسب برای تحمل وزن بتن تازه در هنگام اجرا داشته باشد (بدون لهشدگی)
📄 دارای برگه تأییدیه کیفی و نشان استاندارد ملی از کارخانه تولیدکننده باشد
جهت خرید به صفحه https://digibuilder.ir/product-category/unolite/ مراجعه نمایید
چطور از ترک خوردن بتن روی سقف بعد از اجرا جلوگیری کنیم؟
برای جلوگیری از ترک بتن سقف:
استفاده از میلگرد حرارتی و افت طبق مبحث نهم مقررات ملی ساختمان
نسبت آب به سیمان کم (حدود 0.5 یا کمتر)
کیورینگ مناسب حداقل ۷ روز
بتنریزی در دمای مناسب طبق ACI 305 و ACI 306
ایجاد درزهای اجرایی و انبساطی در سقفهای بزرگ
فاصله استاندارد بین تیرچهها دقیقاً چقدر است؟ اگر این فاصله را رعایت نکنیم چه اتفاقی میافتد؟
🔹 فاصله استاندارد بین تیرچهها
طبق مبحث نهم مقررات ملی ساختمان و دستورالعمل مرکز تحقیقات راه، مسکن و شهرسازی:
فاصله محور تا محور تیرچهها باید حدود 50 تا 70 سانتیمتر باشد (معمولاً 60 سانتیمتر در عمل اجرا میشود).
🔹 اگر فاصله بیشتر از حد مجاز باشد
کاهش ایمنی سقف و افزایش خیز و ترک خوردگی بتن
شکست یونولیت یا بلوک پرکننده بین تیرچهها
عدم تأیید توسط ناظر و احتمال رد شدن سازه در کنترل فنی
بعد از چند روز میتوانیم جکها و شمعها را از زیر سقف برداریم؟
زمان باز کردن جکها و شمعها زیر سقف
طبق مبحث نهم مقررات ملی ساختمان و استاندارد ACI 318:
در شرایط معمول و با استفاده از سیمان پرتلند معمولی:
▫ حداقل 14 روز برای دهانههای کوتاه (زیر 4 متر)
▫ حداقل 21 تا 28 روز برای دهانههای بلندتر
🔹 چرا باید صبر کنیم؟
بتن باید به حداقل 70٪ مقاومت نهایی برسد تا تحمل بار سقف بدون کمک شمعها را داشته باشد.
📌 نکته: زمان دقیق بسته به نوع بتن، شرایط curing و دمای محیط با تأیید ناظر پروژه تعیین میشود.
چرا باید از تیرچههای استاندارد استفاده کنیم؟ آیا استفاده از هر تیرچهای که در بازار هست، مشکل ایجاد نمیکند؟
استفاده از هر تیرچهای که بدون کنترل کیفی ساخته شده باشد بسیار خطرناک است ⚠️ و میتواند باعث شکست سقف، ترک خوردگی یا ریزش شود.
🔹 دلایل ضرورت استفاده از تیرچه استاندارد
طبق مبحث نهم مقررات ملی ساختمان و استاندارد ملی ایران 2909، تیرچه باید:
▫ ظرفیت باربری کافی داشته باشد
▫ جوش یا بتن اتصال به میلگردها صحیح باشد
▫ در کارخانه یا کارگاه مجاز با کنترل کیفی مداوم تولید شود
تیرچه غیراستاندارد ممکن است:
▫ میلگرد ناکافی یا جوش ضعیف داشته باشد
▫ زیر بار بتنریزی بشکند و سقوط سقف در حین اجرا ایجاد کند
📌 نتیجه: همیشه از تیرچه دارای برگه تأیید فنی و شناسنامه محصول استفاده کنید تا ایمنی و دوام سقف تضمین شود.
بلوک یونولیت کندسوز چیست؟ آیا استفاده از آن در همه پروژهها اجباری است؟
بلوک یونولیت کندسوز نوعی یونولیت سقفی است که در برابر شعله، آتش را گسترش نمیدهد و خاموش میشود
🔹 چرا مهم است؟
طبق مبحث سوم مقررات ملی ساختمان، در اجزای سازهای مانند سقف، استفاده از مصالح کندسوز الزامی است تا از گسترش حریق جلوگیری شود.
بلوک معمولی میتواند در آتشسوزی به سرعت شعلهور شود و دود سمی زیادی تولید کند ⚠️.
شمعبندی زیر سقف چقدر اهمیت دارد؟ آیا میتوانیم فاصله جکها را بیشتر کنیم تا کار سریعتر پیش برود؟
شمعبندی (جکگذاری) زیر سقف بسیار حیاتی است چون وزن بتن تازه، قالب و نیروهای اجرایی را تا زمان گیرش کامل بتن تحمل میکند 🏗️.
🔹 فاصله استاندارد جکها
طبق مبحث نهم مقررات ملی ساختمان، فاصله جکها باید معمولاً حداکثر ۱ تا ۱٫۲ متر باشد (بسته به ضخامت سقف و نوع تیرچه).
🔹 اگر فاصله زیاد شود:
سقف خم میشود یا میریزد ❌
بتن ترک میخورد و ایمنی سازه به خطر میافتد ⚠️
در نتیجه: برای سرعت بیشتر، نباید از ایمنی کم کرد؛ فاصله جکها را همیشه طبق نقشه و مقررات اجرا کنید.
ضخامت بتن روی یونولیت باید چقدر باشد؟ آیا این مقدار به طول تیرچهها بستگی دارد؟
حداقل ضخامت بتن روی یونولیت 5 سانتیمتر
این ضخامت نباید کمتر از 1/12 فاصله بین تیرچهها باشد
ضخامت کل سقف حداقل 1/20 طول دهانه تیرچه (یا 1/26 برای تکیهگاه گیردار)
ضخامت بتن پوششی با افزایش طول تیرچه ممکن است افزایش یابد
این ضوابط باعث مقاومت و دوام مناسب سقف تیرچه یونولیت میشود و مطابق مقررات ملی ساختمان ایران است.
بعد از بتنریزی، چه زمانی میتوانیم شمعها را از زیر سقف برداریم؟
شمعها را بعد از رسیدن بتن به حداقل 70 درصد مقاومت نهایی (معمولاً 7 تا 14 روز پس از بتنریزی) میتوان برداشت. این زمان بستگی به دمای محیط و نوع بتن دارد؛ دمای بالاتر باعث سرعت گیرش بیشتر و برداشت زودتر شمعها میشود. برداشت شمع باید به آرامی و بدون ضربه انجام شود تا به سقف فشار نیاید. معمولاً در تیرهای بلند اول از وسط دهانه شروع به برداشتن شمعها میکنند و سپس به سمت تکیهگاهها پیش میروند
چطور از خیز بیش از حد سقف تیرچه یونولیت جلوگیری کنیم؟
برای جلوگیری از خیز بیش از حد سقف تیرچه یونولیت باید خیز منفی (خمیدگی رو به بالا) به تیرچهها داده شود. این خیز معمولا ۲ میلیمتر به ازای هر متر طول دهانه است تا بعد از بتنریزی و بارگذاری، سقف صاف و بدون افت شود. استفاده از مصالح با کیفیت، رعایت ضخامت بتن پوششی، کنترل بارهای وارد شده و تقویت تیرچهها با تیرآهن یا میلگرد اضافی نیز کمک میکند خیز بیش از حد کاهش یابد. اگر خیز ایجاد شد، میتوان با لایههای اضافی بتن یا نصب تیرکهای تقویتی سقف را اصلاح کرد.
آیا هر نوع بتنی برای سقف تیرچه یونولیت مناسب است؟ عیار بتن چقدر باید باشد؟
برای سقف تیرچه یونولیت، بتن باید عیار حداقل ۳۵۰ کیلوگرم در مترمکعب داشته باشد تا مقاومت و کیفیت لازم را تامین کند. بتن معمولی با این عیار و مصالح استاندارد مناسب است. ضخامت بتن روی یونولیت معمولاً بین ۵ تا ۱۰ سانتیمتر است و باید عملآوری بتن به درستی انجام شود تا مقاومت نهایی حاصل شود. استفاده از آرماتور مناسب همراه بتن برای تحمل نیروهای کششی ضروری است
استفاده از بلوکهای استاندارد چه اهمیتی دارد؟ بلوک یونولیت کندسوز چیست و آیا استفاده از آن الزامی است؟
استفاده از بلوکهای استاندارد اهمیت بالایی دارد چون کیفیت، مقاومت و ایمنی ساختمان را تضمین میکند و از مشکلات اجرایی و فنی جلوگیری میکند.
بلوک یونولیت کندسوز نوعی یونولیت با قابلیت مقاومت بالا در برابر آتش است که شعله را گسترش نمیدهد و خودبهخودی خاموش میشود. این نوع یونولیت عایق حرارتی، صوتی و رطوبتی بهتری است و ایمنی ساختمان را افزایش میدهد.
استفاده از یونولیت کندسوز در پروژههای ساختمانی به ویژه در مکانهای با اهمیت ایمنی بالا توصیه میشود و در برخی موارد که ایمنی آتشسوزی الزامی است، به کار بردن آن اجباریست
شمعبندی در زیر سقف چقدر اهمیت دارد؟ بهترین فاصله برای قرار دادن شمعها چقدر است؟
شمعبندی زیر سقف بسیار مهم است چون وزن بتن تازه را تحمل میکند و مانع ریزش سقف میشود. فاصله استاندارد شمعها معمولاً بین 80 تا 100 سانتیمتر است. این فاصله بسته به نوع سقف و وزن بتن ممکن است تغییر کند اما رعایت فاصله مناسب باعث استحکام و ایمنی سقف در زمان بتنریزی میشود. همچنین شمعها باید تا زمانی که بتن به مقاومت کافی برسد نگه داشته شوند
آیا در شرایط خاص باید ضخامت بتن بیشتری در نظر گرفت؟
بله، در شرایط خاص مانند سقفهای با بارگذاری سنگین (مثلاً پارکینگها) یا دهانههای بزرگ، باید ضخامت بتن روی یونولیت بیشتر در نظر گرفته شود. حداقل ضخامت معمول بتن روی یونولیت ۵ سانتیمتر است اما در موارد خاص این مقدار به ۸ سانتیمتر یا بیشتر افزایش مییابد تا مقاومت و دوام سقف تضمین شود. همچنین ضخامت بتن نباید از یک دوازدهم فاصله بین تیرچهها کمتر باشد
چرا باید از تیرچههای استاندارد استفاده کنیم؟ آیا هر تیرچهای که در بازار موجود است، مناسب است؟
استفاده از تیرچههای استاندارد اهمیت زیادی دارد چون امنیت سقف و کل ساختمان را تضمین میکند. تیرچه استاندارد مقاومت کافی در برابر بارهای زنده و مرده دارد، از نظر ابعاد و جنس مطابق مقررات ساخته شده و جلوی خرابیها و ترک خوردگی را میگیرد.
هر تیرچهای در بازار مناسب نیست؛ تیرچههای غیر استاندارد ممکن است مقاومت کافی نداشته باشند، کیفیت پایین و ابعاد نامناسب باعث خطر در سازه و کاهش عمر مفید ساختمان میشود. پس بهتر است همیشه از تیرچههایی استفاده شود که دارای گواهی کیفیت و استانداردهای ملی یا بینالمللی هستند.
گروه ساختمانی بیلدر با برند شهرتیرچه سالیان درازی است که در استان خراسان جنوبی و شهر بیرجند فروشنده انواع قطعات تیرچه بلوک می باشد جهت مشاوره و استعلام قیمت تیرچه بلوک میتوانید با شماره 05631086 تماس حاصل فرمایید یا چنانچه در بیرجند هستین برای خرید حضوری به ادرس بیرجند – بلوار صیاد شیرازی – مجتمع تجاری میرداماد – واحد 92 مراجعه نمایید و خرید خود را ثبت نمایید
فاصله استاندارد بین تیرچهها چقدر است؟ اگر این فاصله را رعایت نکنیم، چه اتفاقی برای سقف میافتد؟
فاصله استاندارد بین تیرچهها معمولاً بین 70 تا 75 سانتیمتر (فاصله محور به محور) است. اگر این فاصله رعایت نشود، بار سقف به درستی توزیع نمیشود و باعث خیز بیش از حد، ترک خوردگی و کاهش دوام سقف میشود. همچنین افزایش فاصله تیرچهها میتواند لرزش سقف و ایجاد صدای ناخواسته را به دنبال داشته باشد. بنابراین رعایت این فاصله برای ایمنی و عملکرد صحیح سقف بسیار مهم است
برای بتنریزی سقف، از چه نوع بتنی باید استفاده کرد؟ آیا عیار بتن مهم است؟
برای بتنریزی سقف باید از بتن با عیار حداقل 350 کیلوگرم سیمان در مترمکعب استفاده شود تا مقاومت کافی بدست آید. نوع بتن معمولاً بتن آماده با مصالح استاندارد است که ترکیب صحیح سیمان، شن و ماسه دارد. عیار بتن اهمیت زیادی دارد چون بر مقاومت، دوام و عمر سقف تاثیر مستقیم میگذارد. بتن با عیار پایین ممکن است منجر به ترک خوردگی و کاهش استحکام سقف شود
حداقل ضخامت بتن روی یونولیت چقدر باید باشد؟
حداقل ضخامت بتن روی یونولیت معمولاً ۵ سانتیمتر است و نباید کمتر از یک دوازدهم فاصله آزاد بین تیرچهها باشد. در شرایط خاص مثل پارکینگها یا بارگذاری سنگین، این ضخامت ممکن است به ۸ سانتیمتر افزایش یابد تا مقاومت سقف تأمین شود. رعایت این ضخامت برای پوشش مناسب آرماتورها و دوام سقف بسیار حیاتی است.
میلگردهای حرارتی و افت دقیقا چه نقشی دارند؟ آیا حذف آنها باعث ترکخوردگی سقف میشود؟
میلگردهای حرارتی یا آرماتورهای افت و حرارت نقش مهمی در جلوگیری از ترکخوردگی سقف دارند. این میلگردها تنشهای ناشی از انقباض، انبساط و تغییرات حرارتی بتن را مهار میکنند و از ترکهای عمیق که به کاهش دوام و ایمنی سازه میانجامد جلوگیری میکنند. معمولاً این میلگردها به صورت شبکهای و عمود بر تیرچهها در یکسوم بالایی ضخامت بتن قرار میگیرند.
حذف میلگردهای حرارتی باعث افزایش احتمال ترکخوردگی عرضی سقف میشود که میتواند منجر به ضعف در یکپارچگی سقف و حتی تخریب جزئی یا کلی شود. بنابراین استفاده از میلگرد حرارتی برای کنترل ترکهای حرارتی و ارتقاء دوام سقف تیرچه یونولیت ضروری است.
چطور میتوانیم از بارگذاریهای غیرمجاز در طول اجرای پروژه جلوگیری کنیم؟
برای جلوگیری از بارگذاریهای غیرمجاز در طول اجرای پروژه، به نکات زیر توجه کنید:
طراحی دقیق بارگذاریها: باید طراحی بارهای سقف با دقت انجام شده و به نوع و مقدار بارگذاریها توجه شود.
برچسبگذاری و کنترل بار: تمام مواد و تجهیزات باید با برچسب بارگذاری مشخص شده و تنها بارهای مجاز روی سقف قرار گیرند.
نظارت مداوم: مهندس ناظر باید نظارت دقیقی روی بارگذاریها در حین ساخت و اجرای سقف داشته باشد.
آموزش تیم اجرایی: تمامی پرسنل اجرایی باید از میزان بار مجاز آگاه شوند تا از بارگذاری بیش از حد جلوگیری کنند.
استفاده از مواد استاندارد: اطمینان از استفاده از تیرچههای یونولیتی با مشخصات استاندارد و مقاوم در برابر بارگذاریهای پیشبینی شده.
اجرای صحیح این مراحل به جلوگیری از بارگذاریهای غیرمجاز کمک میکند.
آیا سقف تیرچه یونولیت از نظر عایق صوتی و حرارتی عملکرد خوبی دارد؟
اگر سیستم درست انتخاب شده و اجرا شود، بله — سقف تیرچه یونولیت عملکرد خوبی در عایق حرارتی و صوتی دارد.
ولی مهندس ناظر باید مطمئن شود که:
یونولیت با دانسیته مناسب و تولید استاندارد استفاده شده باشد.
ضخامت سقف، بتن پوششی، تیرچهها و فواصل آنها مطابق نقشه و محاسبه هستند.
اجرای دقیق انجام شود (پر نشدن کامل فضاها، رعایت درز مخفی، کنترل صدا و حرارت).
در صورت نیاز، لایههای تکمیلی برای عایق صوت یا حرارت اضافه شود.
استفاده از مصالح با کیفیت چه تاثیری در طول عمر سقف دارد؟
استفاده از مصالح با کیفیت در ساخت سقف تأثیر بسیار زیادی بر طول عمر و ایمنی ساختمان دارد. در مورد سقف تیرچه یونولیت، این تأثیرات به شرح زیر است:
افزایش مقاومت ساختاری: مصالح با کیفیت باعث افزایش مقاومت سقف در برابر بارهای مختلف (مثل بار برف، بار زلزله و بارهای اعمالشده در طول زمان) میشود. این امر منجر به کاهش خطر آسیبهای سازهای و خرابی زودهنگام میشود.
کاهش ترکخوردگی و افت کیفیت: استفاده از مواد مرغوب باعث کاهش مشکلاتی مانند ترکخوردگی، خزش یا نشست در طول زمان میشود که میتواند منجر به کاهش عمر مفید سقف گردد.
بهبود عملکرد عایقی: مصالح با کیفیت در سیستمهای عایق حرارتی و صوتی، عملکرد بهتری دارند و از اتلاف انرژی جلوگیری میکنند، که این باعث بهبود راحتی ساکنان و کاهش هزینههای انرژی میشود.
مقاومت در برابر عوامل محیطی: مصالح با کیفیت در برابر عوامل محیطی مثل رطوبت، زنگزدگی، پوسیدگی و فرسایش مقاومت بیشتری دارند و این میتواند از خرابیهای زودرس جلوگیری کند.
افزایش دوام و کاهش نیاز به تعمیرات: با انتخاب مصالح با کیفیت، نیاز به تعمیرات مکرر کاهش مییابد و هزینههای نگهداری به حداقل میرسد.
در نهایت، انتخاب مصالح با کیفیت بالا به طول عمر سقف کمک میکند و مانع از مشکلات ساختاری و نیاز به تعویض زودهنگام میشود.
چطور میتوانیم کیفیت یونولیتها را بررسی کنیم؟
برای بررسی کیفیت یونولیتها (پلیاستایرن منبسط شده) به منظور استفاده در سقفهای تیرچه یونولیت، میتوان از روشهای زیر استفاده کرد:
1. بررسی مشخصات فنی محصول
چگالی (دانسیته): یونولیتهای با چگالی بالاتر معمولاً مقاومت بیشتری در برابر فشار و حرارت دارند. دانسیته مناسب برای سقفهای تیرچه یونولیت معمولاً بین ۱۸ تا ۲۵ کیلوگرم بر متر مکعب است.
ضریب انتقال حرارت (K-value): یونولیت باید ضریب انتقال حرارت پایینی داشته باشد تا خاصیت عایق حرارتی خوبی داشته باشد. معمولاً مقدار K باید کمتر از ۰٫۰۳ W/m·K باشد.
مقاومت در برابر آتش: یونولیت باید طبق استانداردهای آتشنشانی مقاوم باشد. بهتر است از یونولیتهای آتشنشانی شده (که با افزودنیهای ضدآتش پوشش داده شدهاند) استفاده کنید.
2. آزمایش فیزیکی
آزمایش فشاری: کیفیت یونولیتها میتواند از طریق تست فشاری بررسی شود. یونولیتهای با کیفیت باید توانایی تحمل فشار مناسبی را داشته باشند و نباید به راحتی فشرده شوند.
آزمایش کشش: در این آزمایش، یونولیت تحت کشش قرار میگیرد تا مقاومت آن در برابر کشش و تغییر شکل بررسی شود. یونولیت با کیفیت باید شکل خود را در برابر کشش حفظ کند.
آزمایش جذب آب: یونولیت باید مقدار کمی آب جذب کند (کمتر از ۴ درصد وزنی). افزایش جذب آب میتواند نشاندهنده کیفیت پایین مواد اولیه باشد که به عملکرد حرارتی و صوتی آن آسیب میزند.
3. بررسی ظاهر یونولیت
یکدستی و رنگ: یونولیت با کیفیت باید رنگ یکنواخت و سطح صاف داشته باشد. ترکها، حفرهها و رنگهای غیرطبیعی میتواند نشانهای از کیفیت پایین باشد.
حجم و اندازه سلولها: یونولیت با کیفیت معمولاً سلولهای متراکمی دارد که به آن خاصیت عایق حرارتی و صوتی بهتری میدهد. سلولها باید یکنواخت و بدون شکستگی باشند.
4. بررسی استانداردها و گواهینامهها
یونولیت باید مطابق با استانداردهای ملی و بینالمللی مانند استاندارد ISIRI 1120 یا EN 13163 باشد. این گواهینامهها نشاندهنده کیفیت بالای محصول هستند.
5. آزمایش مقاومتی در برابر شرایط محیطی
آزمایش مقاومت در برابر اشعه UV: یونولیتها باید مقاومت مناسبی در برابر نور UV و تابشهای خورشیدی داشته باشند تا در برابر فرسایش ناشی از نور خورشید مقاوم باشند.
با انجام این آزمایشها و بررسیها میتوان کیفیت یونولیتها را ارزیابی کرده و اطمینان حاصل کرد که برای استفاده در سقفهای تیرچه یونولیت مناسب هستند.
آیا رعایت ضوابط اجرایی مربوط به میلگردها در تیرچه مهم است؟
بله، بسیار مهم است!
پوشش بتن ≥ ۲ cm: جلوگیری از زنگزدگی میلگرد → طول عمر ۵۰+ سال
میلگرد A3/A4: مقاومت کششی بالا → ترکنخوردگی
فاصلهگذاری دقیق: توزیع بار یکنواخت
عدم رعایت = شکست تیرچه در ۵–۱۰ سال
آیا سقف تیرچه یونولیت در برابر زلزله مقاومت کافی دارد؟
بله، سقف تیرچه یونولیت (یا پلی استایرن) به طور کلی مقاومت کافی در برابر زلزله دارد، به شرطی که اجرای آن مطابق با استانداردها و آییننامهها باشد.
دلایل مقاومت در برابر زلزله
سبکسازی سازه: مهمترین مزیت این سقف، کاهش بار مرده ساختمان است (به دلیل وزن بسیار پایین یونولیت). کاهش بار مرده به معنای کاهش نیروی زلزله وارد بر سازه است (F=m×a)، که مستقیماً مقاومت لرزهای را افزایش میدهد.
یکپارچگی سقف: مقاومت اصلی در برابر زلزله از سختکنندگی دیافراگم (بتن رویه) و یکپارچگی تیرچهها، کلافها و تیرهای اصلی تأمین میشود، نه خود بلوکهای یونولیت. اگر بتن رویه به خوبی اجرا شود، سقف به صورت یک صفحه صلب عمل کرده و نیروهای زلزله را به درستی به المانهای مقاوم (مانند دیوارها و ستونها) منتقل میکند.
وجود کلاف عرضی (ژوئن): اجرای صحیح کلافهای عرضی (ژوئن) و میلگردهای ممان منفی در تکیهگاهها، که جزو ضوابط اجرای سقفهای تیرچهبلوک هستند، به افزایش صلبیت و اتصال قوی سقف کمک کرده و آن را در برابر نیروهای جانبی زلزله مستحکم میکند.
خلاصه: مقاومت این سقف در برابر زلزله به دلیل سبکی و عملکرد صلب دیافراگم بتنی آن است. در واقع، یونولیت صرفاً یک پرکننده سبک است و در تحمل نیروهای سازهای سهمی ندارد.
آیا استفاده از یونولیت به کاهش وزن نهایی ساختمان کمک میکند؟
بله، استفاده از یونولیت (EPS) در سقف تیرچه بلوک وزن نهایی ساختمان رو تا ۲۵-۳۰% کم میکنه، چون چگالیاش فقط ۱۰-۱۲ kg/m³ هست (در مقایسه با بلوک سیمانی ۱۵۰۰-۱۸۰۰ kg/m³) و بار مرده سقف رو به ۱۰۰-۱۵۰ kg/m² میرسونه (مبحث ۶ مقررات ملی، ویرایش ۱۴۰۲). این کاهش وزن نیروی زلزله (F=ma) رو کم میکنه و نیاز به ستون/فونداسیون قویتر رو کاهش میده (پیوست ۶ استاندارد ۲۸۰۰؛ ضابطه ۷۲۹).
نکته: با بتنریزی یکنواخت و اتصال کلاف میانی، ایمنی حفظ میشه.
خرید یونولیت : digibuilder.ir (بلوار صیاد شیرازی، بیرجند، ۰۵۶۳۱۰۸۶)
نحوه صحیح بتنریزی برای جلوگیری از ترکخوردگی چیست؟
✅ نحوه صحیح بتنریزی برای جلوگیری از ترکخوردگی
۱. قبل از بتنریزی (آمادهسازی)
آمادهسازی بستر: در صورت بتنریزی روی خاک، باید بستر خاک را مرطوب کنید تا آب بتن توسط خاک جذب نشود. جذب آب توسط بستر خشک، یکی از علل اصلی ترکهای خمیری است.
قالببندی و درزبندی: از قالببندی محکم و بدون درز اطمینان حاصل کنید تا شیره بتن (آب و سیمان) خارج نشود. خروج شیره، مقاومت و کیفیت بتن را کاهش میدهد.
کنترل طرح اختلاط: از مناسب بودن نسبت آب به سیمان اطمینان حاصل کنید. افزایش بیش از حد آب (برای سهولت کار) باعث کاهش مقاومت و افزایش جمعشدگی (Shrinkage) و ترکخوردگی میشود.
۲. حین بتنریزی (اجرا)
تراکم (ویبره): بتن باید بلافاصله پس از ریختن، به وسیله ویبراتور استاندارد متراکم شود. تراکم ناکافی باعث ایجاد حفره و تراکم بیش از حد باعث آب انداختگی و جداشدگی مصالح (Segregation) میشود که هر دو به ترکخوردگی میانجامند.
سرعت اجرا: بتنریزی را در حجم مناسب و بدون وقفه طولانی انجام دهید تا از ایجاد درز سرد و ترکخوردگی ناشی از اختلاف زمان گیرش جلوگیری شود.
پرداخت سطح: در هوای گرم و خشک، عملیات پرداخت سطح (مالهکشی) باید در زمان مناسب انجام شود. مالهکشی زودتر از موعد باعث آوردن آب به سطح و تشکیل یک لایه ضعیف و مستعد ترک میشود.
۳. بعد از بتنریزی (عملآوری)
عملآوری (Curing) حیاتی است: مهمترین عامل جلوگیری از ترک، عملآوری صحیح است. بتن باید بلافاصله پس از پرداخت نهایی، مرطوب نگه داشته شود.
روشهای عملآوری:
آبپاشی مستمر: سطح بتن حداقل برای ۷ روز اول باید به طور مستمر مرطوب نگه داشته شود.
پوشش محافظ: استفاده از گونی مرطوب، پلاستیک یا مواد عملآوری شیمیایی (Curing Compound) برای جلوگیری از تبخیر سریع آب و ترکهای جمعشدگی خمیری (Plastic Shrinkage Cracks) ضروری است.
محافظت در برابر باد و آفتاب: از قرار گرفتن سطح بتن در معرض تابش مستقیم آفتاب یا باد شدید در ساعات اولیه جلوگیری کنید، زیرا این عوامل باعث تبخیر سریع و ایجاد ترکهای سطحی میشوند.
💡نکات کلیدی برای سقف تیرچه یونولیت
در مورد سقف تیرچه یونولیت، علاوه بر نکات عمومی بتنریزی، باید به نکات زیر توجه ویژه داشت:
کنترل ویبره: هنگام تراکم (ویبره) بتن، باید مراقب باشید که ویبراتور با بلوکهای یونولیت تماس مستقیم نداشته باشد یا بیش از حد در محل بلوکها متوقف نشود، زیرا یونولیت به راحتی آسیب میبیند و امکان انتقال ویبره به سطح زیرین وجود دارد.
ضخامت بتن رویه: حتماً از تأمین شدن حداقل ضخامت بتن رویه (عموماً ۵ تا ۷ سانتیمتر) اطمینان حاصل کنید. این ضخامت، بخش اصلی مقاومت دیافراگمی سقف را تأمین میکند.
عدم نشت شیره: مطمئن شوید که زیرسازی (شمعبندی و قالببندی) به خوبی انجام شده باشد تا شیره بتن از زیر بلوکها و کنارههای تیرچه نشت نکند؛ این موضوع برای حفظ مقاومت بتن حیاتی است.
آیا میتوان از سقف تیرچه یونولیت برای پارکینگ یا محلهای با بار سنگین استفاده کرد؟
بله، ولی با شرایط خاص.
بذار کامل و دقیق توضیح بدم چرا👇
🚗 آیا سقف تیرچه یونولیت برای پارکینگ مناسب است؟
سقف تیرچه یونولیت بهصورت معمول برای ساختمانهای مسکونی و بارهای سبک تا متوسط طراحی میشه.
اما برای پارکینگها یا فضاهایی که بار زندهی زیادی دارن (مثل عبور خودرو)، باید چند نکتهی فنی رعایت بشه تا ایمنی کامل تأمین بشه 👇
⚙️ شرایط استفاده از تیرچه یونولیت در پارکینگ
افزایش ضخامت بتن رویه (بتن درجا):
برای پارکینگ، ضخامت بتن روی تیرچهها باید معمولاً بین ۷ تا ۱۰ سانتیمتر باشه (بهجای ۵ سانت در سقف معمولی).
افزایش قطر میلگردهای کششی تیرچه:
مهندس سازه معمولاً میلگردهای کششی قویتری طراحی میکنه (مثلاً بهجای Φ8 از Φ10 یا Φ12).
کاهش فاصله بین تیرچهها:
فاصله بین تیرچهها معمولاً از ۵۰ سانت به حدود ۴۰ سانت کاهش پیدا میکنه تا بار بهصورت یکنواخت پخش بشه.
استفاده از بلوک پلیاستایرن (یونولیت) مقاومتر:
حتماً باید از یونولیت مخصوص سقفهای باربر استفاده بشه (دارای چگالی بالا و تأییدیه فنی).
طراحی بر اساس آییننامه بتن (مبحث نهم مقررات ملی):
مهندس محاسب باید بار زندهی پارکینگ (معمولاً ۵۰۰ تا ۸۰۰ کیلوگرم بر مترمربع) رو در محاسبات لحاظ کنه.
⚠️ نکته مهم:
اگر طراحی سازهت معمولی باشه و بدون محاسبهی خاص از تیرچه یونولیت در پارکینگ استفاده بشه،
❌ احتمال ترک خوردن یا خمش زیاد در سقف وجود داره.
پس حتماً باید با محاسبه و تأیید مهندس سازه اجرا بشه.
اشتباهات رایج در اجرای سقف تیرچه یونولیت چیست که باید از آنها پرهیز کرد؟
🛠️ اشتباهات رایج متعددی در اجرای سقف تیرچه یونولیت وجود دارد که میتواند مقاومت لرزهای و بهرهبرداری سقف را به شدت تحت تأثیر قرار دهد. اجتناب از موارد زیر حیاتی است:
❌ اشتباهات رایج در اجرای سقف تیرچه یونولیت
۱. مشکلات تیرچهها و تکیهگاه
کفایت نکردن طول نشیمن: قرار دادن تیرچه با طول نشیمن کمتر از ۱۰ تا ۱۵ سانتیمتر روی تیرهای اصلی. این کار باعث کاهش انتقال بار و احتمال واژگونی میشود.
عدم اجرای کلاف عرضی (ژوئن): اجرا نکردن کلاف عرضی (ژوئن) یا اجرای ضعیف آن در دهانههای بالای ۴ متر. این امر باعث افزایش لرزش و خیز سقف و توزیع نامناسب بار میشود.
قطع کردن میلگردهای تحتانی: بریدن یا خم کردن میلگردهای کششی زیرین در محل تکیهگاهها. این میلگردها برای تحمل لنگر مثبت سقف ضروری هستند و حذف آنها مقاومت را از بین میبرد.
۲. مشکلات بلوک یونولیت و میلگرد
یونولیت غیراستاندارد: استفاده از بلوکهای یونولیت با چگالی کم و بدون تأییدیههای استاندارد. این بلوکها در حین بتنریزی شکسته یا جمع میشوند و باعث افزایش ضخامت ناخواسته بتن و در نتیجه افزایش بار مرده میشوند.
کم بودن میلگرد حرارتی: استفاده نکردن از میلگرد حرارتی (مش) یا استفاده از میلگردهایی با قطر کم یا فاصله زیاد (بیش از ۲۵ سانتیمتر). میلگرد حرارتی برای کنترل ترکهای جمعشدگی و توزیع بار ضروری است.
عدم اجرای میلگرد منفی: اجرا نکردن یا اشتباه در اجرای میلگردهای منفی (سرَمِیلگرد) روی تکیهگاهها (تیرهای اصلی). این میلگردها برای کنترل لنگر منفی و یکپارچگی سقف ضروری هستند.
۳. مشکلات بتنریزی و عملآوری
لرزش (ویبره) بیش از حد: تماس مستقیم ویبراتور با یونولیت یا ویبره بیش از حد، که باعث خرد شدن یونولیت، نشت شیره بتن و جدایی دانهبندی (Segregation) میشود.
عدم عملآوری (Curing): عدم آبدهی مناسب به بتن رویه در روزهای اولیه (حداقل ۷ روز). این مهمترین عامل ایجاد ترکهای جمعشدگی (Shrinkage Cracks) در سطح سقف است.
افزایش آب بتن: افزودن بیش از حد آب به مخلوط بتن در محل پروژه برای افزایش کارایی. این کار مقاومت فشاری بتن را به شدت کاهش داده و ترکخوردگی را تشدید میکند.
با تشکر از مطالب مفیدتان
بالاخره فاصله بین تیرچه ها چقدر باشه ۵۰ تا ۶۰
یا ۷۰ تا ۷۵؟
فاصله استاندارد بین تیرچهها به عرض بلوک مورد استفاده بستگی دارد. در بازار ایران اغلب بلوکها عرض ۵۰ سانتیمتر دارند؛ به همین دلیل فاصله اکس به اکس تیرچهها معمولاً ۵۶ سانتیمتر در نظر گرفته میشود تا بلوک بهطور کامل روی تیرچهها قرار بگیرد.
اگر از بلوکهای عریضتر مثل ۶۴ سانتیمتری استفاده شود، فاصله تیرچهها هم بیشتر خواهد بود (حدود ۷۰ سانتیمتر). بنابراین پاسخ درست این است که فاصله تیرچهها ثابت نیست و باید متناسب با عرض بلوک انتخاب شود.
بررسی دقیق موضوع
مبنای فاصله تیرچهها:
فاصله اکس به اکس تیرچهها در سقف تیرچهبلوک، بر اساس عرض بلوک پرکننده (یونولیت یا سفالی) تعیین میشود.
عرض متداول بلوکها در بازار:
بلوک یونولیت یا سفالی معمول: ۵۰ سانتیمتر
با در نظر گرفتن نشیمن ۲ تا ۳ سانتیمتر روی بال تیرچه در هر طرف → فاصله اکس به اکس تیرچهها حدود ۵۶ سانتیمتر میشود.
بلوکهای خاص با عرض بیشتر (۶۴ یا ۷۰ سانتیمتر):
در این موارد فاصله تیرچهها میتواند بیشتر شود، مثلاً برای بلوک ۶۴ سانتیمتر، فاصله اکس به اکس حدود ۶۹–۷۰ سانتیمتر خواهد بود.
منبع مقرراتی:
مبحث نهم مقررات ملی ساختمان و نشریه ۵۴۳ سازمان برنامه و بودجه این قاعده را تأیید میکنند: فاصله تیرچهها باید متناسب با عرض بلوک باشد و طوری تنظیم شود که بلوک بهخوبی روی بال تیرچهها بنشیند.
سلام، فاصله بین تیرچه یونولیت استاندارد ۵۰ سانتی متره درسته؟ برای دهانه ۵ متری حداکثر دهانه سقف تیرچه یونولیت چقدر میتونه باشه بدون دوبل کردن تیرچه؟ نکات اجرایی سقف تیرچه یونولیت رو رعایت کنیم خیز نمی ده؟
میزان تحمل بار سقف تیرچه یونولیت برای ساختمان مسکونی معمولی چقدر هستش؟ شنیدم حدود ۴۰۰-۵۰۰ کیلو بر متر مربع، ولی برای پارکینگ سبک فاصله تیرچه ها در سقف تیرچه بلوک رو باید کمتر کرد؟ وزن سقف تیرچه بلوک یونولیتی واقعاً ۲۵-۳۰ کیلو متری هست؟
تفاوت وزن سقف تیرچه بلوک با تیرچه یونولیت چقدره؟ با یونولیت سبکتره و بار زلزله کمتر میشه؟ بتن ریزی سقف تیرچه یونولیت ضخامت بتن حداقل ۵ سانتیمتر کافیه یا برای دهانه ۶ متری بیشتر بزنیم؟
کسی تجربه فاصله تیرچه ها از هم ۵۰ سانتی رو برای سقف ویلا داره؟ حداکثر دهانه سقف تیرچه یونولیت تا ۷ متر بدون مشکل اجرا شده؟ نکات اجرایی سقف تیرچه یونولیت مثل میلگرد حرارتی حتماً لازمه؟
وزن سقف تیرچه بلوک یونولیتی نسبت به بلوک سیمانی چقدر کمتره؟ حدود ۳۰٪ کاهش؟ میزان تحمل بار سقف تیرچه یونولیت برای بار زنده ۲۰۰ کیلویی مناسبه یا نیاز به تقویت داره؟ فاصله بین تیرچه یونولیت رو میشه ۶۰ سانتی کرد؟
سلام، بتن ریزی سقف تیرچه یونولیت رو چطور انجام بدیم که ترک نخوره؟ از پمپ استفاده کنیم یا دستی؟ حجم بتن تقریبی برای ۱۰۰ متر سقف چقدر میشه؟ نکات اجرایی سقف تیرچه یونولیت در مقاله عالی بود، ممنون!
فاصله تیرچه ها در سقف تیرچه بلوک با یونولیت ۵۰ سانتی متر استاندارد هست؟ برای بار سنگین فاصله تیرچه ها از هم رو کمتر کنیم؟ تفاوت وزن سقف تیرچه بلوک با تیرچه یونولیت واقعاً لرزه خیزی رو بهتر میکنه؟
حداکثر دهانه سقف تیرچه یونولیت با تیرچه تک تا ۶ متره؟ میزان تحمل بار سقف تیرچه یونولیت رو مهندس محاسب چطور تعیین میکنه؟ وزن سقف تیرچه بلوک یونولیتی سبکیش کمک میکنه به کاهش فونداسیون؟
